Обратноосмотические и нанофильтрационные системы Альтсофт РОсист.

1. Назначение системы Альтсофт РОсист
Обратноосмотическая установка Альтсофт РОсист предназначена для финишной очистки воды или предподготовки перед следующими ступенями очистки воды, такими как: установки электродеионизации, фильтры смешанного действия (ФСД) и др., с целью снижения общего солесодержания воды (уменьшения удельной электропроводности воды).

2. Обратноосмотические и нанофильтрационные мембранные элементы
Низконапорные мембранные элементы ESPA компании Hydranautics (Германия), TMG компании TORAY (Япония) или AK компании GE Water & Process Technologies (США) применяются для обработки солоноватых вод: станции муниципального водоснабжения, получения бутилированной воды, применяются для нужд «легкой» промышленности. Данные мембранные элементы применяются в основном тогда, когда ключевым показателем системы является производительность. Мембранные элементы ESPA, TMG и AK применяются в тех случаях, когда необходимо максимально снизить энергетические затраты на обессоливание воды методом обратного осмоса, для случаев, когда исходная вода имеет низкую температуру.
Высокоселективные мембранные элементы СPA компании Hydranautics (Германия), TM компании TORAY (Япония) или AG компании GE Water & Process Technologies (США) - мембраны с самыми высокими технологическими параметрами. Они широко известны по всему миру. Благодаря высочайшей селективности и производители применяются в полупроводниковой промышленности и в сфере получения ультра чистой воды для производства микросхем и чипов. Обладая высокой селективностью по отношению к органическим соединениям, кремниевой кислоте, солям жесткости, мембраны CPA, TM и AG являются идеальными для получения питательной воды котлов высокого давления.
Нанофильтрационные мембранные элементы ESNA компании Hydranautics (Германия) или HL компании GE Water & Process Technologies (США) - разработаны для снижения жесткости, концентрации растворенного железа и цветности, также для удаления органики, бактерий и вирусов. Эти мембраны нашли применение в муниципальных системах большой производительности, для вод с относительно низким солесодержанием. Данные мембранные элементы эффективны для удаления относительно высоких концентраций растворенного железа и THM из воды.

3. Принцип работы Альтсофт РОсист
Принцип работы системы основан на мембранных процессах разделения жидкостей, а именно: под действием внешнего давления, приложенного к разделяемой жидкости, происходит проницание молекул воды через мембрану с образованием потока очищенной воды или пермеата и задержание ионных примесей в гидратированном состоянии у поверхности мембраны с образованием потока условно «грязной» воды или концентрата.
При проведении процесса фильтрации исходная вода разделяется на два потока: поток концентрата и поток пермеата. Разделяемый поток исходной воды движется в осевом направлении по межмембранным каналам рулонного элемента, а пермеат - спиралеобразно по дренажному материалу поступает в отводящую трубку. Концентрат выходит с другой стороны модуля и либо весь поступает на сброс, либо его часть возвращается обратно на вход системы.

4. Устройство Альтсофт РОсист
4.1 Работа системы:
Система подключается к линии исходной воды, линии отвода пермеата, линии дренажа. В комплекте с системой может поставляться внешний блок реагентной промывки, включающий в себя: промывной бак, промывной насос, арматуру и трубопроводы.
При несоответствии рабочих параметров заданным значениям и диапазонам контроллер отключает систему, а входной автоматический вентиль перекрывает поток воды через систему во время простоя. При отключении системы вследствие несоответствия рабочих параметров заданным контроллер выдает сигнал тревоги, который используется для мониторинга работы системы.
Система может работать как полностью в автоматическом режиме, так и в ручном режиме. В автоматическом режиме включение и отключение режима фильтрации контролируется датчиком уровня, установленным в накопительной емкости чистой воды либо датчиками давления, установленными на линии чистой воды перед напорным мембранным баком. При повышении давления чистой воды выше максимального фильтрование прекращается, и система переходит в режим ожидания, при снижении давления чистой воды ниже минимального система снова переходит в режим ожидания. При переходе в режим фильтрации и по окончании режима фильтрации контроллер промывает систему исходной водой в течении заданного времени. Промывка исходной водой проводится для удаления концентрированной воды из мембранных элементов и предотвращения отложения осадков на поверхности мембран.

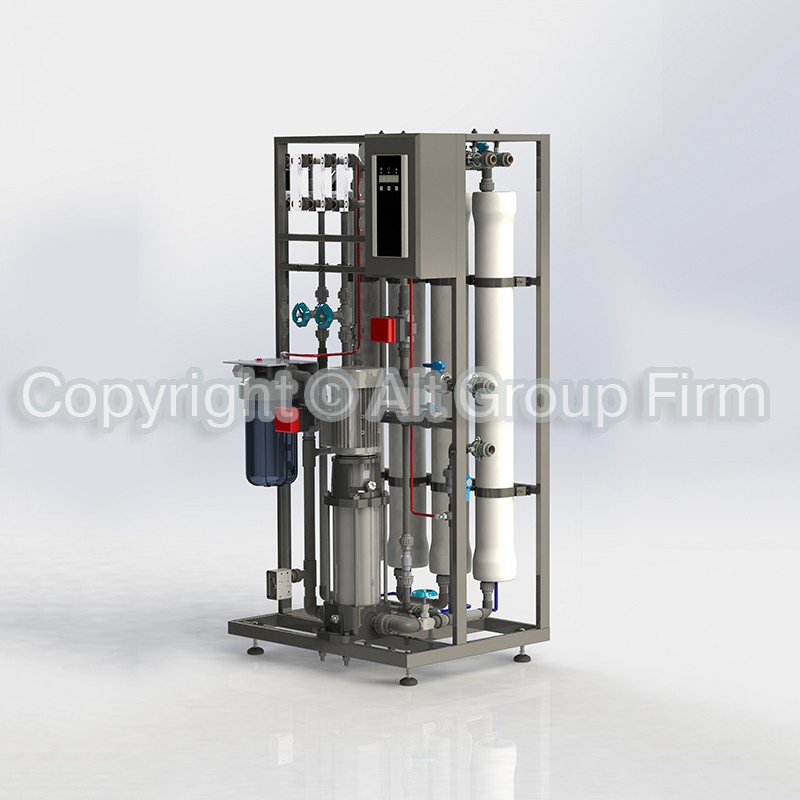

4.2. Основные элементы обратноосмотической системы:
Установка расположена на единой раме, с регулированием по высоте. На нижней части рамы расположены виброгасящие точки опоры.
Для работы установки не требуется специальной подготовки полов, достаточно иметь твердую ровную поверхность. Рама имеет антикоррозионное покрытие.
В установке Альтсофт РОсист использованы комплектующие ведущих мировых производителей (Дания, Германия, Англия, Япония), хорошо зарекомендовавших себя на рынке.

Установка РОсист состоит из:
4.2.1. обратноосмотическая система очистки воды состоит из одной или нескольких секций.
4.2.2. системы предварительной подготовки воды, включающей в картриджный фильтр тонкой очистки, задерживающих примеси дисперсностью более 5 мкм;
4.2.3. насоса высокого давления, все рабочие части, соприкасающиеся с рабочей жидкостью выполнены из нержавеющей стали;
4.2.4. запорной арматуры из нержавеющей стали.
4.2.5. трубопроводной арматуры и фитингов из ПВХ/ХПВХ. Трубопроводы и фитинги имеют Санитарно-эпидемиологическое заключение.
4.2.6. системы автоматизации:
- программируемый логический контроллер (PLC).
4.2.7. системы аналитических датчиков сбора данных: датчик электропроводности, давления и температуры воды.
В номинальную комплектацию системы (бюджетная серия) входят следующие элементы автоматизации и аналитические датчики:
- датчик электропроводности пермеата;
- датчик давления исходной воды (защита по «сухому» ходу насоса высокого давления);
- датчик температуры исходной воды;
- программируемый логический контроллер (PLC).
По желанию Заказчика система может быть доукомплектована дополнительными аналитическими датчиками, а также панелью оператора (цветной или монохромной); таким образом комплектация системы может быть расширена до промышленной серии, где возможна настройка на любой уровень автоматизации: от минимальной, до общей интеграции системы в существующую сеть по протоколам связи, таким как: Profibus DP и др., с визуализацией всех данных.

5. Основные преимущества Альсофт РОсист:
5.1 наличие рецикла в системе по концентрированной воде, возврат части концентрата на доочистку, до 50%, как результат уменьшение сбросных вод в канализацию и уменьшение потребления по исходной воде;
5.2 имеется система АСУ, которая по желанию Заказчика иметь базовую комплектацию (бюджетная серия) или может иметь расширенную комплектацию (промышленная серия);
5.3 работа установки происходит в автоматическом режиме с выводом всех необходимых показателей. В штатном режиме участие оператора в работе системы не требуется. Для увеличения времени между реагентными промывками установки автоматически проходят кратковременные гидравлические промывки после каждого часа работы системы в штатном режиме.

6. Области применения:
- подготовка питьевой воды;
- подготовка бутилированной воды первой/высшей категории качества;
- технологические нужды теплоэнергетических объектов АЭС, ТЭЦ и т.д.;
- предварительная подготовка воды для электродеионизационных установок;
- микроэлектроника;
- производство алкогольных/безалкогольных напитков;
и т.д.

7. Технические характеристики Альтсофт РОсист:

№ п/п	Наименование	Производительность по очищенной воде¹⁾, м³/час	Степень очистки воды, %	Извлечение по очищенной воде, %	Энергопотребление, кВт	Подключение: вход/выход/ дренаж, мм (дюймы)	Габаритные размеры (Ш х Г х В), м
1	Альтсофт РОсист-0,4¹⁾-НН²⁾,ВС²⁾/Б³⁾,П³⁾	0,4	98 - 99,7	40 - 50	0,75 - 1,1	G3/4" / G3/8" / G3/8"	2,5 х 1,0 х 1,5
2	Альтсофт РОсист-0,8-НН,ВС/Б,П	0,8	98 - 99,7	50 - 60	1,1 - 1,5	G3/4" / G1/2" / G1/2"	2,5 х 1,0 х 1,5
3	Альтсофт РОсист-1,2-НН,ВС/Б,П	1,2	98 - 99,7	50 - 60	1,5 - 2,2	G1" / G3/4" / G3/4"	2,5 х 1,0 х 1,5
4	Альтсофт РОсист-1,5-НН,ВС/Б,П	1,5	98 - 99,7	50 - 60	1,5 - 2,2	G1" / G3/4" / G3/4"	2,5 х 1,0 х 1,5
5	Альтсофт РОсист-2,0-НН,ВС/Б,П	2,0	98 - 99,7	50 - 60	2,2 - 4,0	G1" / G1" / G1"	2,5 х 1,0 х 1,5
6	Альтсофт РОсист-2,5-НН,ВС/Б,П	2,5	98 - 99,7	50 - 60	3,0 - 5,5	G1" / G1" / G1"	2,5 х 1,0 х 1,5
7	Альтсофт РОсист-3,0-НН,ВС/Б,П	3,0	98 - 99,7	60 - 65	3,0 - 5,5	G1 1/4" / G1" / G1"	2,5 х 1,0 х 1,5
8	Альтсофт РОсист-4,0-НФ,НН,ВС/Б,П	4,0	84 - 99,7	60 - 70	2,2 - 5,5	G1 1/4" / G1" / G1"	3,0 х 1,1 х 1,7
9	Альтсофт РОсист-5,0-НФ,НН,ВС/Б,П	5,0	84 - 99,7	60 - 70	3,0 - 7,5	G1 1/2" / G1 1/4" / G1 1/4"	3,0 х 1,1 х 1,7
10	Альтсофт РОсист-6,0-НФ,НН,ВС/Б,П	6,0	84 - 99,7	70 - 75	3,0 - 7,5	G1 1/2" / G1 1/4" / G1 1/4"	3,0 х 1,1 х 1,7
11	Альтсофт РОсист-7,0-НФ,НН,ВС/Б,П	7,0	84 - 99,7	75	3,0 - 7,5	G1 1/2" / G1 1/4" / G1 1/4"	3,0 х 1,5 х 1,7
12	Альтсофт РОсист-8,0-НФ,НН,ВС/Б,П	8,0	84 - 99,7	75	4,0 - 7,5	G1 1/2" / G1 1/4" / G1 1/4"	3,0 х 1,5 х 1,7
13	Альтсофт РОсист-9,0-НФ,НН,ВС/Б,П	9,0	84 - 99,7	75	5,5 - 11,0	G2" / G1 1/2" / G1 1/4"	3,0 х 1,5 х 1,7
14	Альтсофт РОсист-10-НФ,НН,ВС/Б,П	10	84 - 99,7	75	5,5 - 11,0	G2" / G1 1/2" / G1 1/4"	3,0 х 1,5 х 1,7
15	Альтсофт РОсист-12-НФ,НН,ВС/Б,П	12	84 - 99,7	75	5,5 - 15,0	G2" / G1 1/2" / G1 1/4"	3,0 х 1,5 х 1,7
16	Альтсофт РОсист-15-НФ,НН,ВС/Б,П	15	84 - 99,7	75	7,5 - 18,5	G2" / G1 1/2" / G1 1/4"	4,1 х 1,5 х 1,7
17	Альтсофт РОсист-18-НФ,НН,ВС/Б,П	18	84 - 99,7	75	7,5 - 18,5	G2" / G1 1/2" / G1 1/4"	4,1 х 1,5 х 1,7
18	Альтсофт РОсист-20-НФ,НН,ВС/П	20	84 - 99,7	75	11,0 - 30,0	Ду65 / G2" / G1 1/4"	6,5 х 1,5 х 1,7
19	Альтсофт РОсист-25-НФ,НН,ВС/П	25	84 - 99,7	75	15,0 - 30,0	Ду65 / G2" / G1 1/4"	6,5 х 1,5 х 1,7
20	Альтсофт РОсист-30-НФ,НН,ВС/П	30	84 - 99,7	75	18,5 - 37,0	Ду80 / Ду65 / G1 1/2"	6,5 х 1,5 х 2,3
21	Альтсофт РОсист-35-НФ,НН,ВС/П	35	84 - 99,7	75	18,5 - 45,0	Ду80 / Ду65 / G1 1/2"	6,5 х 1,5 х 2,3
22	Альтсофт РОсист-40-НФ,НН,ВС/П	40	84 - 99,7	75	22,0 - 60,0	Ду100 / Ду80 / G2"	6,5 х 1,5 х 2,3
23	Альтсофт РОсист-48-НФ,НН,ВС/П	48	84 - 99,7	75	22,0 - 60,0	Ду100 / Ду80 / Ду65	7,3 х 2,2 х 1,7
24	Альтсофт РОсист-60-НФ,НН,ВС/П	60	84 - 99,7	75	22,0 - 74,0	Ду125 / Ду100 / Ду65	7,3 х 2,2 х 2,5
25	Альтсофт РОсист-72-НФ,НН,ВС/П	72	84 - 99,7	75	37,0 - 90,0	Ду125 / Ду125 / Ду80	7,3 х 2,2 х 2,5
26	Альтсофт РОсист-78-НФ,НН,ВС/П	78	84 - 99,7	75	45,0 - 90,0	Ду125 / Ду125 / Ду80	7,3 х 2,2 х 2,5
27	Альтсофт РОсист-90-НФ,НН,ВС/П	90	84 - 99,7	75	55,0 - 111,0	Ду200 / Ду125 / Ду80	7,3 х 2,2 х 2,8

¹⁾ Производительность по очищенной воде для новых мембранных элементов при температуре обрабатываемой воды 10°С; для мембранных элементов ESPA и CPA при общем солесодержании по NaCl около 500 мг/л, для мембранных элементов ESNA при общем солесодержании по CaCl₂ около 500 мг/л.
²⁾ Тип мембранных элементов, установленных в системе, причем: НН - низконапорные мембранные элементы компании Hydranautics марки ESPA; ВС - высокоселективные мембранные элементы компании Hydranautics марки CPA; НФ - нанофильтрационные мембранные элементы компании Hydranautics марки ESNA.
³⁾ Уровень автоматизации системы: Б - бюджетный вариант с минимально необходимым числом датчиков для контроля за работой установки (датчик электропроводности очищенной воды, датчик «сухого» хода насоса высокого давления и датчик температуры исходной воды), микропроцессорный контроллер и индикаторы режимов работы системы; П - промышленный вариант с датчиками электропроводности исходной/очищенной воды, датчиком «сухого» хода насоса высокого давления, датчиками давления для отслеживания перепада давлений для последней секции в установке, датчиками рН исходной/сбрасываемой в дренаж воды для автоматизации процесса реагентной промывки мембран, датчиком температуры исходной воды, сенсорной панелью оператора и частотным преобразователем на двигателе насоса высокого давления.

Внимание!
1) Для других исходных параметров и специализированных требований к очищенной воде при подборе системы необходимо консультироваться со специалистами ООО «Фирма Альт Групп».
2) По желанию Заказчика возможна комплектация систем Альтсофт РОсист мембранными элементами других производителей.
