Водоподготовка для парогрейной котельной: умягчение или осмос?
При подготовке воды для пароводогрейных котлов используется два основных метода очистки воды – умягчение и обратный осмос. Умягчение – это реагентный процесс снижения содержания солей жёсткости в воде. Обратный осмос – это метод обессоливания воды на основе мембранных технологий обратного осмоса. Во время обессоливания происходит снижение содержания жёсткости и ряда других показателей в исходной воде. При
равных эксплуатационных затратах! Расчет
экономической целесообразности перехода с системы умягчения воды на системы
обратного осмоса в парогрейных котельных
Исходные данные:
по системе умягчения:
В
случае использования для ХВП системы умягчения:
Подпиточная
вода 500 мкСм/см
Предельная
концентрация в котловой воде –
3500 мкСм/см
| для системы обратного осмоса:
В
случае использования для ХВП в системе обратного осмоса:
Подпиточная
вода 20 мкСм/см
Предельная
концентрация в котловой воде –
2000 мкСм/см
|
Производительность
паровой котельной 10 т/ч = 200 т/сут =60 000 т/год

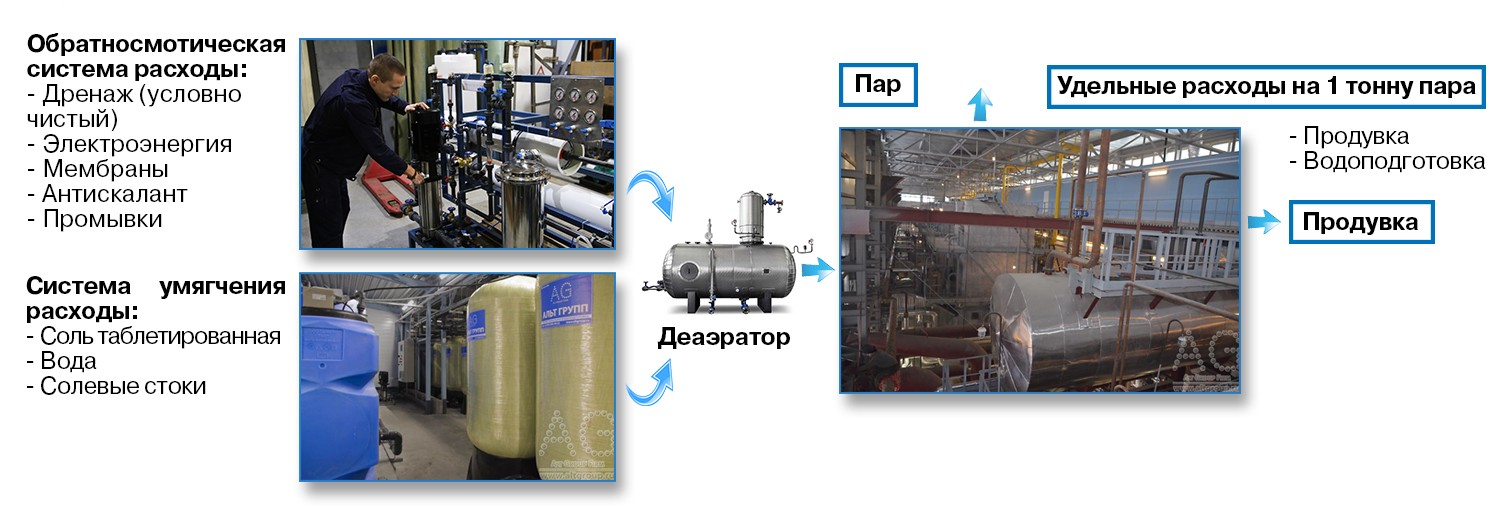

Расчет стоимости учитывает основные затраты для парового
котла на 6 бар (энтальпия h=2756кДж/кг=2756
мДж/т) с КПД котельной установки – 90%.
Температура питательной воды 100°С, тепловая способность
газа 31,8 МДж/м3.
Расчет:
Окупаемость перехода от системы умягчения на
обратноосмотическую систему составляет 1-1,5 года!
?
В чем экономия?
Замена системы умягчения на обратный осмос снижает затраты котельной в 14 раз!
!
Ощутимая разница!Вода, полученная при помощи обратного осмоса имеет солесодержание <30
мкСм/см, в отличие от воды, полученной при помощи умягчения -
300-1000мкСм/см. В связи с этим накопление солей в котловой воде,
прошедшей предварительную подготовку через систему обратного осмоса,
будет происходить дольше. Соответственно, продувки будут происходить
значительно реже, затраты энергии и денег на нагрев в год будут на
порядок ниже, чем при использовании фильтров умягчения. Поэтому на первую ступень подготовки воды для паровых котельных экономически выгоднее использовать системы обратного осмоса .
!
Одним из таких факторов является состояние воды, находящейся в котлах или котловой воды. Для
каждого котла компания-производитель самостоятельно регламентирует
норму солесодержания. В среднем величина солесодержания котловой воды не
должна превышать 2000 мкСм/см. При превышении этой концентрации,
величина которой определяется кондуктометром, происходит автоматическая
продувка форсунок котла. При процедуре продувки сначала необходимо слить
всю воду, которая находится в котле, а только потом продувать форсунки.
После продувки котёл заново заполняется холодной водой, которую нужно
нагреть. На нагрев расходуется энергия. Энергия – это киловатт часы -
лишние ощутимые энергозатраты, которые значительно увеличивают
эксплуатационные затраты.
!
Для умягчения воды приемлемы оба метода, так как расходы на систему обратного осмоса
состоящие из затрат на антискаллант – средство препятствующее отложению
образований на мембранах, и затрат на электроэнергию, примерно
сопоставимо с затратами на соль –средство для промывки умягчителей. Однако,
для первой ступени умягчения исходной воды для парогазовых котлов
экономически более целесообразно использовать систему обратного осмоса. Когда
речь заходит о парогрейных котельных, нельзя не учитывать некоторые
скрытые факторы, которые на первый взгляд не заметны, однако значительно
увеличивают эксплуатационные расходы.
|
