Электромагнитные расходомеры

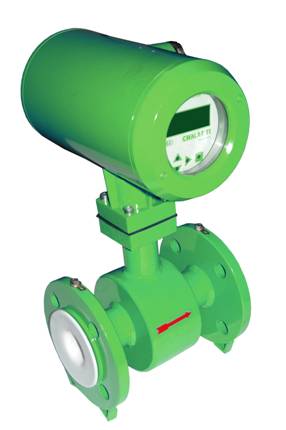

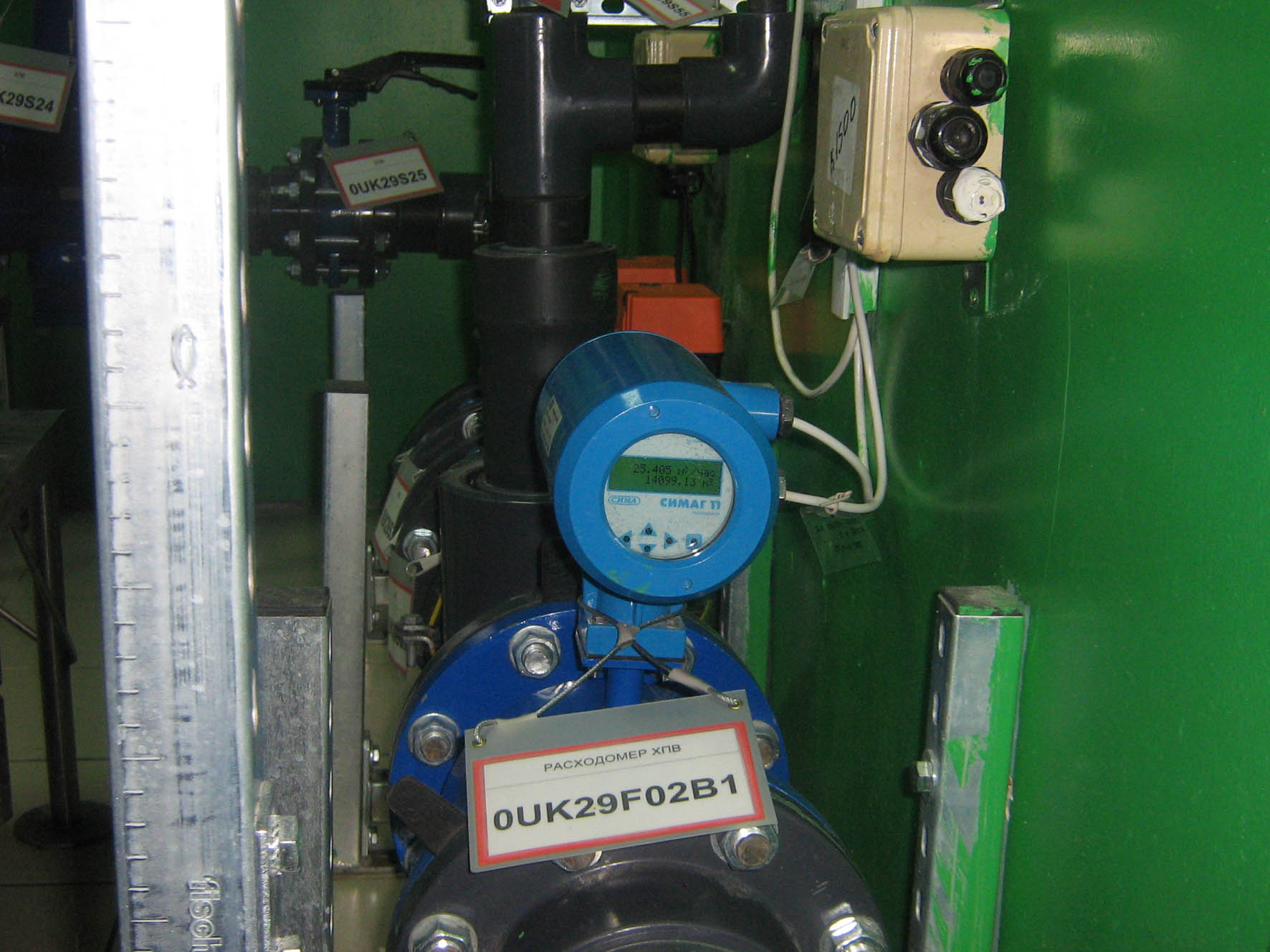

ЭЛЕКТРОМАГНИТНЫЕ РАСХОДОМЕРЫ Симаг-11

Назначение: Электромагнитный расходомер СИМАГ 11 предназначен для измерения, отображения и регистрации расхода и объема жидкости, прошедшей через чувствительный элемент (сенсор) прибора. Расходомер может измерять расход и объем жидкости как в прямом, так и в обратном направлении. Расходомер может применяется для комплектации узлов пропорционального дозирования на производительность системы водоподготовки не менее 20 м³/час, а также может применяться для комплектации регулируемых байпасов производительностью не менее 20 м³/час.

Модель	Диаметр	Давление	Футеровка
Электромагнитный расходомер 50Р	DN50	PN16	Hard Rubber
Электромагнитный расходомер 50Т	DN50	PN16	PTFE
Электромагнитный расходомер 65Р	DN65	PN16	Hard Rubber
Электромагнитный расходомер 65Т	DN65	PN16	PTFE
Электромагнитный расходомер 80Р	DN80	PN16	Hard Rubber
Электромагнитный расходомер 80Т	DN80	PN16	PTFE
Электромагнитный расходомер 1НР	DN100	PN16	Hard Rubber
Электромагнитный расходомер 1НТ	DN100	PN16	PTFE
Электромагнитный расходомер 1ХР	DN125	PN16	Hard Rubber
Электромагнитный расходомер 1ХТ	DN125	PN16	PTFE
Электромагнитный расходомер 1МР	DN150	PN16	Hard Rubber
Электромагнитный расходомер 1МТ	DN150	PN16	PTFE
Электромагнитный расходомер 2НР	DN200	PN16	Hard Rubber
Электромагнитный расходомер 2НТ	DN200	PN16	PTFE
Электромагнитный расходомер 2МР	DN250	PN10	Hard Rubber
Электромагнитный расходомер 2МТ	DN250	PN10	PTFE
Электромагнитный расходомер 3НР	DN300	PN10	Hard Rubber
Электромагнитный расходомер 3НТ	DN300	PN10	ECTFE
Электромагнитный расходомер 3МР	DN350	PN10	Hard Rubber
Электромагнитный расходомер 3МТ	DN350	PN10	ECTFE
Электромагнитный расходомер 4НР	DN400	PN10	Hard Rubber
Электромагнитный расходомер 4НТ	DN400	PN10	ECTFE

Производство: Россия-Чехия.

Гарантии: 1 год со дня установки оборудования Заказчику.

Материал электродов
**С	нержавеющая сталь
Н	хастеллой
Т	титан
Р	платина
Х	только конвертер
А	специальная версия
Исполнение
**К	компактное, корпус алюмин., IP67
**Р	раздельное, корпус ABS, IP65
Х	только сенсор
А	специальная версия
Длина кабеля для раздельной версии
**00	00 нет (компактная версия)
**05	05 5м - стандарт (мин.)
...50м (макс.)	... м
ХХ	только сенсор
АА	специальная версия
Калибровка
**0	Класс А - 0,5%, диапазон 1:100
А	специальная версия
Питание, дисплей
**0	150-260 В перем.тока 50Гц, 2-строчный дисплей, кнопки
2	18-60 В пост./перем. тока, 2-строчный дисплей, кнопки (только для компактной версии)
Х	только сенсор
А	специальная версия
Программное обеспечение
0	базовое
**1	функция очистки электродов
Х	только сенсор
А	специальная версия
Выходы
0	импульсный/частотный выход (пассив.)
**1	импульсный/частотный выход (пассив.) + 4...20мА (пассив.)
Х	только сенсор
А	специальная версия
Входы
0	нет
**Т	2 входа Pt100 4-проводное подключение
Х	только сенсор
А	специальная версия

Пример исполнения стандартного кода заказа — Симаг 11-1НРСР050011Т

1НР — DN100/PN16, футеровка резина
С — электроды нержавеющая сталь
Р — исполнение раздельное
05 — длина кабеля 5м.
0 — калибровка 0,5%
0 — питание 150…260 В переменного тока
1 — функция самоочистки электродов
1 — импульсный/частотный выход (пассив.) + 4…20мА (пассив.)
Т — входы 2хPt100 4-пров.

Производительность расходомеров «СИМАГ - 11»

Номинальный диаметр расходомера СИМАГ 11, Дy, мм	Расход для СИМАГ 11, м³/ч
Номинальный диаметр расходомера СИМАГ 11, Дy, мм	Перех. расход При V=0,5 м/с	Оптим. расход При V=2,5 м/с	Макс. расход При V=10 м/с
50	3,55	17,67	71,0
65	5,95	29,87	119,0
80	9,05	45,24	181,0
100	14,1	71,0	282,7
125	22,1	110,5	441,8
150	31,8	159,0	636
200	56,5	282,7	1130
250	88,4	441,8	1767
300	127,2	636,2	2545
350	173,2	865,9	3464
400	226,2	1131	4524

Принцип работы: Принцип действия прибора основан на законе электромагнитной индукции Фарадея, согласно которому в проводнике, движущемся в магнитном поле, наводится ЭДС. Роль движущегося проводника в приборе выполняет электропроводящая жидкость, магнитное поле создается катушками, а ЭДС снимается со специальных измерительных электродов. Измеряемая ЭДС пропорциональна средней скорости потока в трубопроводе, а при известном сечении — объемному расходу. В силу принципа действия прибор изнутри всегда покрывается (футеруется) слоем изоляционного материала

Условия эксплуатации:
• минимальная проводимость 5 мкСм/см (для деминерализованной воды — 20 мкСм/см);
• содержание твердых частиц не более 5 % по массе;
• температура (-10 … +150)°С, зависит от материала футеровки: тефлон (PTFE, ECTFE), рабочая температура до 150^оС; твердая резина (HR), рабочая температура до 80^оС;
• давление до 2,5 МПа (по заказу до 10 МПа).
— Футеровка Hard Rubber (твердая резина) используется для холодного водоснабжения и неагрессивных (слабоагрессивных) жидкостей;
— Футеровка PTFE/ECTFE (тефлоновая) используется для горячего водоснабжения и агрессивных жидкостей.

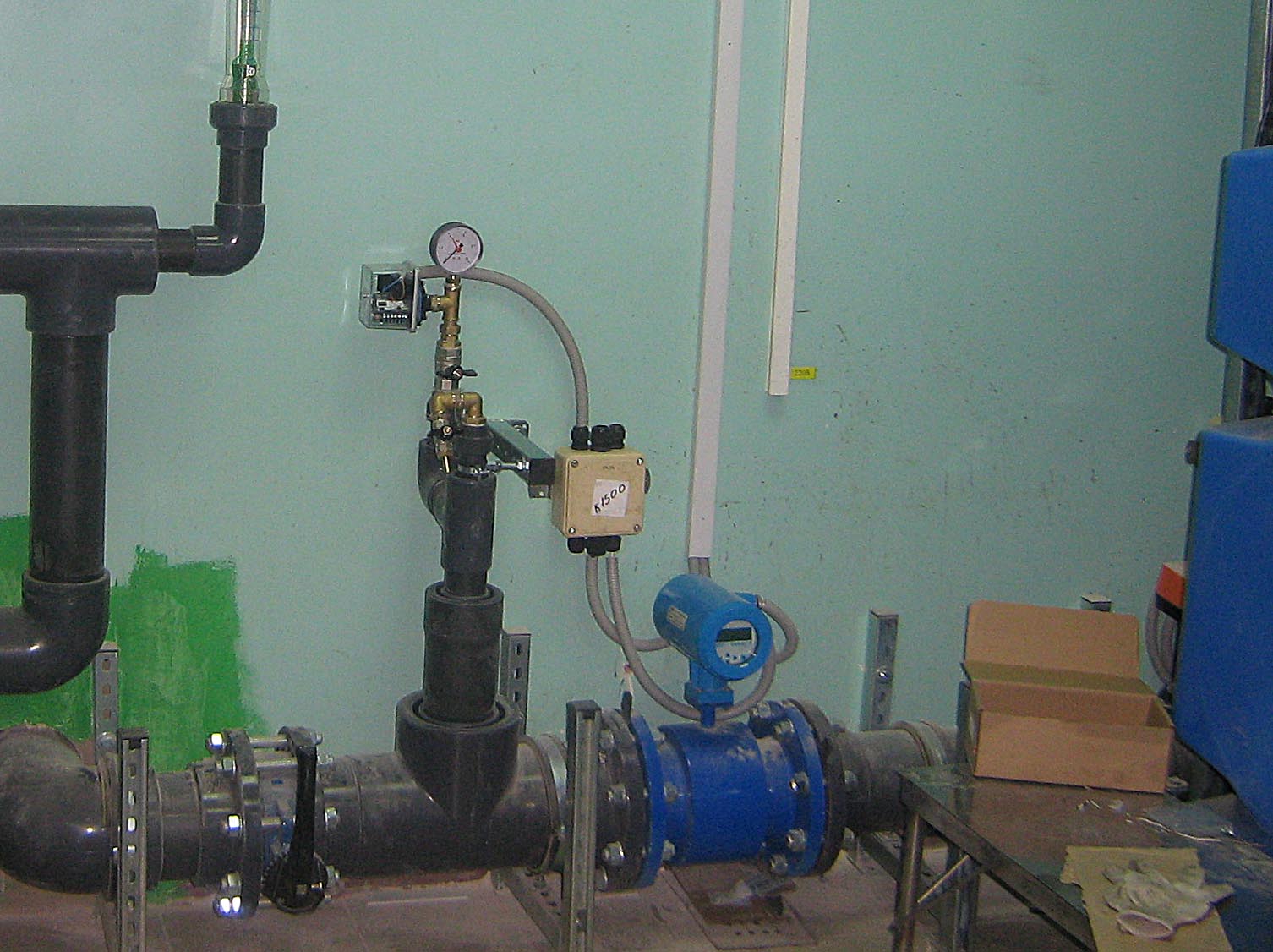

Конструкция: Прибор состоит из двух основных компонентов: проточной части (сенсора), которая монтируется непосредственно в трубопровод, и электронного модуля (конвертера), который осуществляет обработку первичного измерительного сигнала. Конструкция предусматривает компактное и раздельное исполнение. В компактном исполнении расходомер представляет собой моноблочную конструкцию, в раздельном исполнении сенсор и конвертер соединяются специальным измерительным кабелем. Раздельная конструкция предпочтительна при наличии вибраций трубопровода, при высокой температуре измеряемой среды, при установке сенсора на открытом воздухе, а также если затруднен доступ к месту монтажа прибора в трубопровод.
