Насосы-гидробаки

Насосные станции с гидроаккумуляторами 60/100 л

Модель	Производство, гарантии	Номинальная/максимальная подача воды, куб.м/час	Рабочее давление при номинальной/ максимальной подаче воды, атм	Потребляе-мая мощность, вт	Установочные размеры, см Ширина, глубина, высота
TR-X5 (на базе насоса М 99)* с г/б 60 л	Saer, Италия, 1 год	2,0 / 3,3	3,3 / 2,7	750	90 х 40 х 80
TR-6 (на базе насоса М 150), оборудованная магнитным пускателем, с г/б 100 л**	Saer, Италия, 1 год	2,4 / 3,5	5,9 / 5,0	1100	Ø 50 х 100 (г/б) 115 х 40 х 50 (насос)
TR-7 (на базе насоса М 200), оборудованная магнитным пускателем, с г/б 100 л**	Saer, Италия, 1 год	3,0 / 4,5	5,9 / 5,0	1500	Ø 50 х 100 (г/б) 115 х 40 х 50 (насос)
Espa 25 5 M (на базе насосов Prisma/Aspri), оборудованная магнитным пускателем,* с г/б 100 л**	Espa, Испания, 2 года	3,6 / 5,4	4,8 / 3,7	1100	Ø 50 х 100 (г/б) 70 х 30 х 50 (насос)
Espa 35 4 (5) M (на базе насосов Prisma/Aspri), оборудованная магнитным пускателем,* с г/б 100 л**	Espa, Испания, 2 года	6,0 / 7,5	4,7 / 4,4	1500	Ø 50 х 100 (г/б) 70 х 30 х 50 (насос)

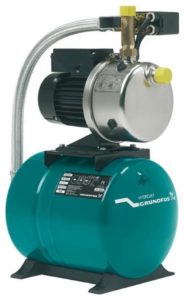

Hyrdojet JP 6 с г/б 60 л**	Grundfos, Дания, 2 года	2,5 / 4,5	3,4 / 2,5	1350	90 х 40 х 90

* -В комплектацию насосной станции входят: насос, гидроаккумулятор, реле давления ПМ5, манометр, блок контроля потока Kit 01 AI, комплектующие для подключения.

** -В комплектацию насосных станции входят: насос, гидроаккумулятор, реле давления ПМ5, манометр, магнитный пускатель ПМЛ, блок контроля потока Kit 01 AI, комплектующие для подключения.

*** — Насосные станции пониженной шумности, в комплектацию насосных станции входят: насос, гидроаккумулятор, реле давления ПМ5, манометр, магнитный пускатель ПМЛ, блок контроля потока Kit 01 AI, комплектующие для подключения.

Назначение:

Предназначены для повышения давления воды на входе в системы водоподготовки и поддержания расхода воды в соответствии с водоразбором.

Насосные станции без гидроаккумуляторов*

Модель	Производство, гарантии	Номинальная/максимальная подача воды, куб.м/час	Рабочее давление при номинальной/ максимальной подаче воды, атм	Потребляе-мая мощность, вт	Установочные размеры, см Ширина, глубина, высота
MQ 3-45**	Grundfos, Дания, 2 года	2,5 / 3,5	3,3 / 2,0	1000	70 х 30 х 70
Espa 25 5 M 05 (на базе насосов Prisma/Aspri), оборудованная блоком контроля потока Kit 05***	Espa, Испания, 2 года	3,6 / 5,4	4,8 / 3,7	1100	70 х 30 х 60
Espa 35 4 (5) M 05 (на базе насосов Prisma/Aspri), оборудованная блоком контроля потока Kit 05***	Espa, Испания, 2 года	6,0 / 7,5	4,7 / 4,4	1500	70 х 30 х 60

* -Данные по расходу и давлению указаны при «нулевом» входном давлении; При наличии входного давления (при подаче воды из водопровода), рабочее давление насосной станции увеличивается на величину входного давления, в данном случае необходима установка понижающего клапана.

** — Бесшумная насосная станция, представляет собой единый узел, состоящий из насоса, двигателя, напорного мембранного бака, датчиков давления и протока, блока управления и обратного клапана. Имеет водяное охлаждение двигателя.

*** — Насосные станции пониженной шумности, в комплектацию насосных станций входят: насос и компактный блок контроля потока Kit 05 AIMP.

Назначение:
Предназначены для повышения давления воды на входе в системы водоподготовки и поддержания расхода воды в соответствии с водоразбором. Устанавливаются при высоте подъема воды не боле 10м.

Модель	Производство, гарантии	Номинальная/максимальная подача воды, куб.м/час	Рабочее давление при номинальной/ максимальной подаче воды, атм	Потребляе-мая мощность, вт	Установочные размеры, см Ширина, глубина, высота
М 99**	Saer, Италия, 1 год	2,0 / 3,3	3,3 / 2,7	750	50 х 30 х 40
М 150**	Saer, Италия, 1 год	2,4 / 3,5	5,9 / 5,0	1100	70 х 30 х 50
М 200**	Saer, Италия, 1 год	3,0 / 4,5	5,9 / 5,0	1500	70 х 30 х 50
Prisma/Aspri 25 5 M**	Espa, Испания, 2 года	3,6 / 5,4	4,8 / 3,7	1100	65 х 25 х 40
Prisma/Aspri 35 4 (5) M**	Espa, Испания, 2 года	6,0 / 7,5	4,7 / 4,4	1500	65 х 25 х 40
JP 6**	Grundfos, Дания, 2 года	2,5 / 4,5	3,4 / 2,5	1350	50 х 30 х 50

* -Данные по расходу и давлению указаны при «нулевом» входном давлении; при наличии входного давления, рабочее давление увеличивается на величину входного давления.

** -В комплектацию насосов входят: насос, реле давления ПМ5, блок контроля потока Kit 01 AI, манометр, комплектующие для подключения. Все насосы, кроме М99, должны быть дополнительно укомплектованы магнитным пускателем ПМЛ.

Комплектующие к насосам и насосным станциям

Модель	Производство, гарантии	Описание
Реле давления ПМ5	Saer, Италия, 1 год	Стандартное реле давления
Магнитный пускатель ПМЛ	Украина, 1 год	Устройство пуска и защиты насосных станций мощностью более 1 кВт
Блок контроля потока Kit 05 AIMP	Espa, Испания, 1 год	Электронный блок управления насосом с пределом нижнего давления 2,5 атм
Блок контроля потока Kit 01 AI	Espa, Испания, 1 год	Применяется для защиты насосной станции от сухого хода при отсутствии воды

Дополнительные опции к насосам и насосным станциям

Модель	Производство, гарантии	Описание
Реле давления FF 4-8	Grundfos, Дания 1 год	Реле высокой точности настройки, применяется совместно с ПМЛ или Protec
Пуско-защитное устр-во Protec 1Е	Espa, Испания, 1 год	Электронный блок управления насосной станцией мощностью до 3,5 кВт-380В
Пуско-защитное устр-во Protec 2Е	Espa, Испания, 1 год	Электронный блок управления насосной станцией мощностью от 3,6 до 6,8 кВт-380В
Понижающий клапан D 06 F-1" A	Honeywell, Германия, 1 год	Применяется для регулировки давления в системе водоснабжения
Фильтр грубой очистки - «грязевик» 1 1/4"	Bugatti, Италия, 1год	Применяется для защиты насоса от находящихся в воде взвесей. Предназначен для насосов М99, Prisma/Aspri 25 5 M, JP 6, MQ 3-45.
Фильтр грубой очистки - «грязевик» 1 1/2"	Bugatti, Италия, 1год	Применяется для защиты насоса от находящихся в воде взвесей. Предназначен для насосов М150, М200, Prisma/Aspri 35 4 (5) M.

Гидроаккумуляторы вертикально-горизонтальные ULTRA-PRO

Емкость, л	Диаметр бака, см	Высота вертикального бака, см	Высота горизонтального бака, см	Длина горизонтального бака, см
60 hor	38	-	40	67
80 hor	45	-	48	67
100 vert	45	91	-	-
200 vert	55	125	-	-
300 vert	63	137	-	-
500 vert	75	160	-	-

Назначение: Предназначены для установки в системах автономного водоснабжения совместно с насосом.
Принцип работы: В корпусе гидроаккумулятора находится две полости, разделенные сменной мембраной — гидравлическая и пневматическая (заполненная сжатым воздухом). При работе с насосом обеспечивается поддержание давления воды на выходе системы.
Условия эксплуатации: Для холодной воды — рабочая температура воды 4 — 30 оС. Наибольшее рабочее давление — 10 атм.
Гарантия: 1 год.
Производство: ZILMET, Италия.

Некоторые наши объекты, на которых установлены гидроаккумуляторы и насосы-гидробаки:

Коттеджный поселок «Мечта»

Московская Городская Онкологическая Больница №62

Торгово-развлекательный комплекс «Павлово Подворье»

Коттеджный поселок «Царское Село 2»

Коттеджный поселок «Трудовая — Северный»

Профилакторий летного состава ООО АП «Газпромавиа»
