Химводоподготовка для водогрейной котельной ТЦ "Мега" г.Уфа
Подбор оборудования очистки воды выполнен на основании исходных данных, предоставленных Заказчиком:
Номинальный расход воды: — на систему очистки воды из скважины (Линия 1) — 20-24 м3/час; — на систему очистки водопроводной воды (Линия 2) — 35 м3/час; — для нужд торговой зоны «Лерой Мерлин» из резервуара чистой воды — 4л/с; — для нужд градирни (охлаждающей башни) из резервуара чистой воды — 3,89л/с; — для подпитки котельной из резервуара чистой воды — 0,17л/с; — для торговой зоны «Икеа», «Мега», «Ашан», зимнего сада и катка из резервуара чистой воды — 25,55л/с.
Суточный расход воды: — на систему очистки воды из скважины — 240 м3/сут; — на систему очистки водопроводной воды — 420 м3/ сут; — для нужд торговой зоны «Лерой Мерлин» из резервуара чистой воды- 32 м3/ сут; — для нужд градирни (охлаждающей башни) из резервуара чистой воды — 140 м3/ сут; — для подпитки котельной из резервуара чистой воды — 14,4 м3/ сут; — для торговой зоны «Икеа», «Мега», «Ашан» зимнего сада и катка из резервуара чистой воды — 384,6 м3/ сут.
Водоснабжение осуществляется из двух источников: скважина, водопровод. Вода из скважины поступает в накопительный резервуар, объемом 250 м3 и далее на проектируемую систему водоподготовки 1-я линия. Вода из водопровода поступает в накопительный резервуар, объемом 450 м3 и далее на проектируемую систему водоподготовки 2-я линия. Вода на торговые зоны «Лерой Мерлин», «Икеа», «Мега», «Ашан», зимний сад, каток, на подпитку котельной, на нужды градирни (охлаждающей башни) осуществляется из резервуара чистой воды объемом 700 м3.
Назначение: — общей системы водоподготовки (1-я и 2-я линия, торговой зоны «Лерой Мерлин», «Икеа», «Мега», «Ашан» зимнего сада и катка) — вода для хозяйственно-питьевых нужд; — для подпитки котельной — вода для технологических нужд; — для нужд градирни (охлаждающей башни) — вода для технологических нужд.
Режим работы: — общей системы водоподготовки (1-я и 2-я линия, торговой зоны «Лерой Мерлин», «Икеа», «Мега», «Ашан» зимнего сада и катка) — периодический (12 часа), круглогодичный; — для подпитки котельной — круглосуточный, круглогодичный; — для нужд градирни (охлаждающей башни) — периодический (10 часов), круглогодичный.

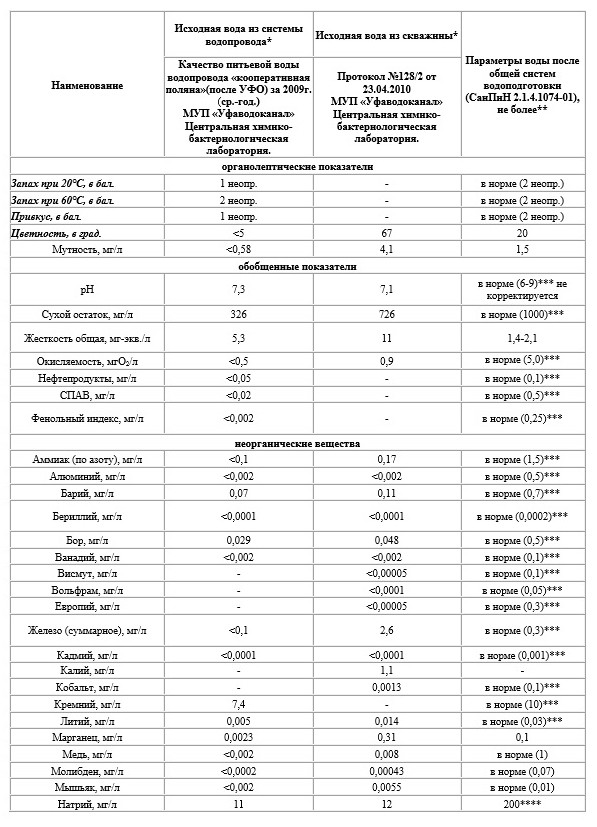

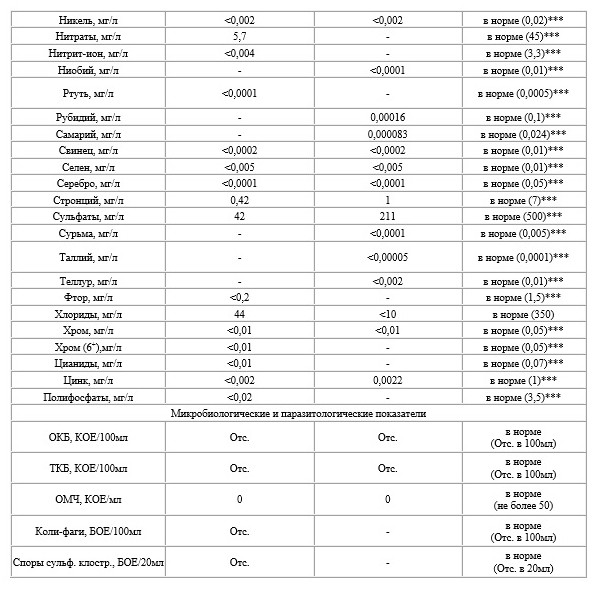

Результаты анализа воды, представленного Заказчиком:

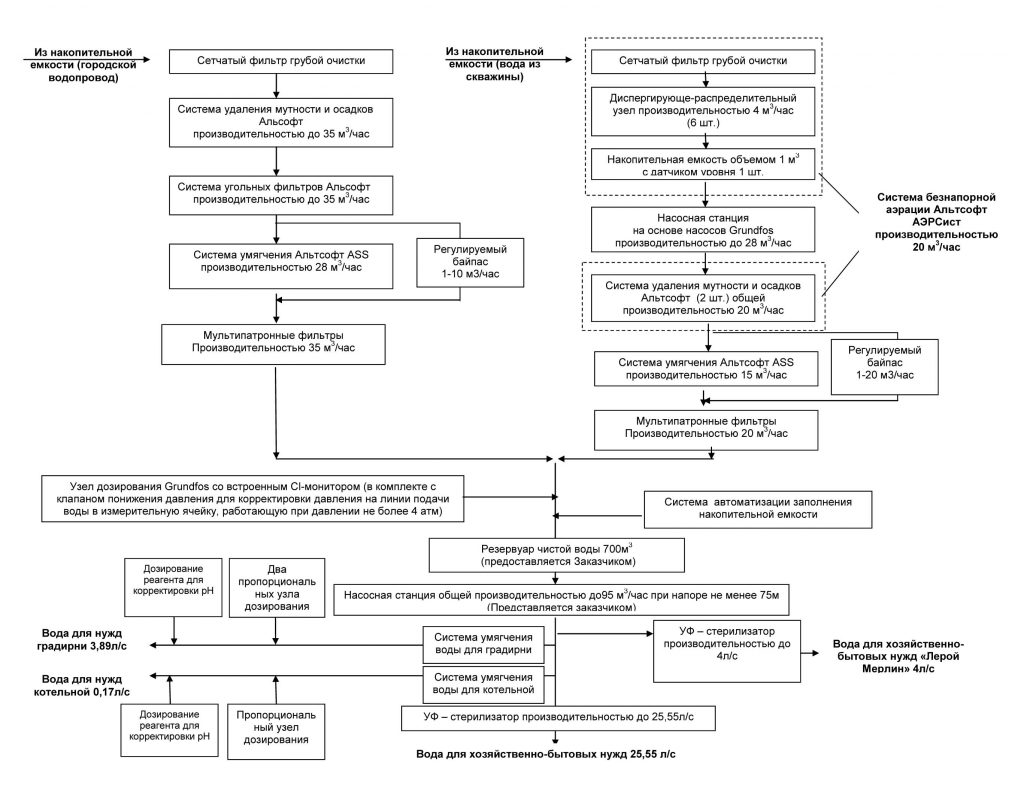

Схема очистки воды:
Требования к системе общей (линия 1 и 2) очистки воды следующие: — снижение мутности, — снижение содержания железа и марганца; — умягчение частичное;
— удаление сероводорода (при возможном его появлении).
Требования к воде на подпитку котельной следующие: — рН — 7,0-8,5 — Железо общее, мг/л — 0,25 (0,2) — Жесткость карбонатная, мг-экв/л — 0,375 (0,3) — Растворенный кислород, мкг/кг — 020
Требования к воде для нужд градирни (охлаждающей башни) следующие: — pH — 7.0-9.0 — жесткость (СаСО3)- 60мг/л; — щелочность — не более 500 мг/л; — общее солесодержание — не более 1000 мг/л; — хлориды — не более 125 мг/л; — сульфаты — не более 125 мг/л; — электропроводимость — 1200 мкСм/см; — свободный хлор — не более 1 мг/л;
